污泥脱水PLC控制柜项目案例：双机控制与配套就地箱

从脱水主机到格栅机、输送机、搅拌机及辅助散热风机，本项目的电气控制需求不仅是一台主控制柜，还包括不同安装位置、不同操作方式下的配套控制箱。

本案例展示重庆华控智能控制系统有限公司面向脱泥间设备的电气控制配套方案：以两套脱水机的分组控制为核心，将手动操作、自动启停步骤、延时参数和状态提示纳入控制设计，并根据室内、户外安装需求配置相应柜箱。

一、项目需求：主控制柜与配套就地箱统一规划

项目需求覆盖以下五类柜箱。其中，主控制柜面向脱泥间设备集中操作，其余柜箱分别承担现场设备和辅助散热风机的控制任务。

通过在需求阶段分别明确设备功率、控制数量、操作方式和信号接口，主柜与就地箱的配套边界更加清楚，也为后续接线、系统对接和调试准备提供依据。

二、主柜实物：两套设备分组布置，操作对象清晰

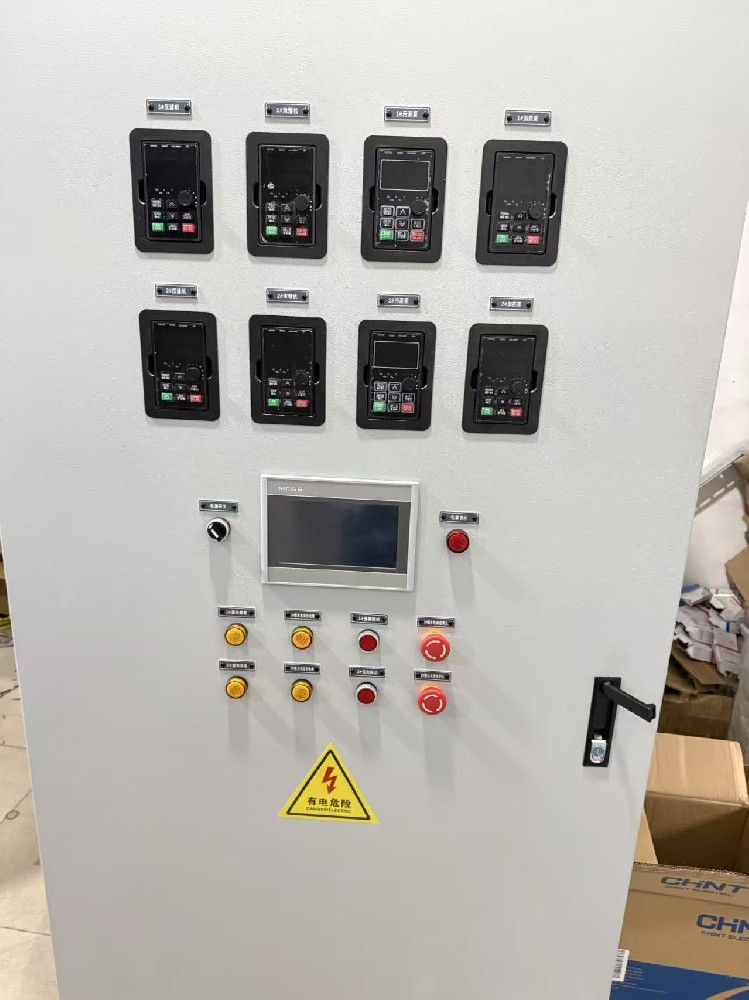

项目主控制柜实物照片：两组变频操作面板分区布置，中部设置MCGS触摸屏，下方配置操作与指示元件。

柜门上方设置两组、共八块变频操作面板，与1#、2#设备分组对应；中部配置MCGS触摸屏，下方保留按钮、指示灯及急停操作元件。

这种分组布置让操作人员能够按设备编号识别对应面板。触摸屏集中呈现控制页面，柜门上的实体操作元件则保留了现场操作入口。

三、控制设计：兼顾单机操作与工艺顺序

双机分组，分别设置手动与自动操作

配套PLC程序和触摸屏组态围绕1#、2#脱水机分别组织控制。组态中设置手动／自动切换，以及自动启动、自动停止等操作内容；手动控制页面涉及空压机、主驱动、污泥泵、加药泵、清洗泵、出泥泵和主驱动涨紧、放松电磁阀等对象。

软件工程配置了S7-200 SMART以太网通信驱动，与MCGS触摸屏组态配套。通过按设备分组组织页面和控制对象，可为单机操作、现场检查及自动运行模式切换提供对应入口。

自动启停按工艺步骤组织

自动流程设计不是将所有设备同时启动，而是围绕气压条件和设备投入顺序设置步骤。按触摸屏参数页面列出的步骤，启动流程设计包括：

空压机启动、等待气压达到 → 主压滤机、浓缩机、调理机及清洗水泵投入 → 加药泵投入 → 污泥泵投入 → 污泥输送机投入 → 出泥泵投入。

参数页面设置了相应的启动延时内容。停机部分则分别列出加药泵、污泥泵停止延时，以及主压滤机、浓缩机、调理机、水泵、输送机停止延时，并设置空压机停止步骤。

将操作步骤与等待时间纳入程序和参数页面，是这套控制方案区别于单纯启停箱的一个重点：设备之间的投入关系能够在控制设计中明确表达，而不只依靠逐台人工操作。

参数与状态集中呈现

触摸屏组态包含参数设置、实时报警及报警记录页面。PLC工程信号说明涉及气压开关、主驱动左右极限、相关设备运行与过载、脱水机急停等信号。

这些设计内容将设备操作、工艺参数和异常提示放在同一套控制界面中，为操作人员查看状态、调整工艺等待时间和排查问题提供入口。

四、就地箱配套：现场操作与系统接口同时考虑

格栅机、带式输送机和潜水搅拌机的就地控制箱，均按需求配置启动、停止、运行指示、故障指示和手自动选择功能。同时，清单明确要求预留自动状态、运行状态、故障状态反馈及远程启动信号。

这部分配套要求同时考虑了两种使用需求：设备附近的就地操作，以及与上级控制系统之间的运行状态采集和启停信号对接。

对于螺杆泵、罗茨鼓风机的辅助散热风机，分别采用一控六、一控三的控制箱配置要求，设置运行、故障指示及手／自／停旋钮。散热风机另设控制箱，可按辅助设备的控制路数组织操作与指示。

五、项目特点：从主柜到就地箱，围绕设备需求做配套

本案例的重点，是将两套脱水设备的分组操作、工艺步骤、触摸屏页面与现场柜箱需求放在同一套电气控制配套思路中考虑。

主柜侧重脱水设备的工艺控制和集中操作；就地箱侧重设备附近的启停、状态显示及对接信号；辅助风机箱则根据控制路数和现场操作方式单独配置。不同柜箱各自承担明确任务，便于在方案阶段厘清供货范围、控制边界及接口要求。

重庆华控面向设备制造商及工程配套客户，提供控制柜定制、PLC／HMI编程及自动化系统集成服务。针对脱水设备配套、现场就地控制箱或既有设备电控改造需求，可结合设备清单、功率参数、工艺流程和接口要求沟通方案。

需要类似的电气控制配套？欢迎通过本站联系我们或询盘入口，提交设备清单、控制要求及现有图纸，与重庆华控沟通项目需求。
